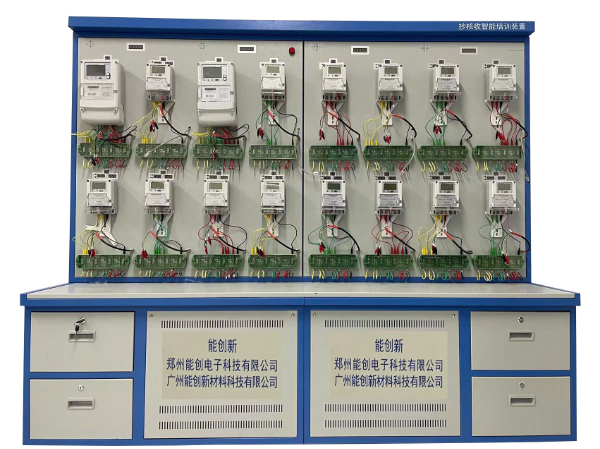

NCX-Z304 抄核收智能培训装置

产品简介

本装置适用于电力抄表、电费核算、电力营销收费人员等工作岗位相应人员的培训、技能鉴定考试和比武考试。它采用计算机控制，分为PC机系统和模拟接线柜两大部分，所有功能的操作均在计算机上完成，使其操作方便，系统控制界面的设计以个性化、人性化为出发点，以方便用户使用、操作简单为设计准则，所以本系统的界面操作部分简单实用。操作方式符合现在流行的软件系统,非专业计算机人员经过简单的培训即可熟练操作本系统。

技术标准和规范

DL/T448-2000电能计量装置技术管理规程

DL/T825-2002电能计量装置安装接线规则

DL477-2001低压电气安全工作规程《抄表核算收费员》职业技能鉴定指导书

DL493-2001安全用电规程

DL/T645-1997多功能电能表通信协议

DL/T645-2007多功能电能表通信协议

主要适用范围

本系统使用于省、市、县等各级电力培训中心，可以对学员进行培训考核等。也可用于权国或地区大的技能比武竞赛。

培训主要工种

培训工种包括在职的抄表工、核算人员、电力营销收费人员、用电检查人员等，以及电力技工学校学生、技能鉴定机构电力。

装置主要培训内容

1）人工抄表：系统设置表位故障,打印出抄表卡，学员人工对电表数据进行抄录，并且查抄出电表故障。

2）抄表机抄表：学员拿抄表机在系统中下载要抄表的电表信息，用抄表机对电表数据进行抄录，并把抄录的数据上传到系统中。

3）集中抄表：学员填写电能表通讯地址，通过系统可对电能表进行集中采集。

4）远程抄表：学员填写电能表通讯地址，通过系统可对电能表进行远程抄表。

装置主要功能

1）装置可以根据表位数量组合多种类型，包括8表位、16表位，24表位，32表位等。

2）装置上每个表位可以设置TV（PT）、TA（CT）显示值。

3）每组表（4块）提供—个定时器，每台设备可以很大限度的提供更多的工位以便培训或考试。

4）装置可以模拟总表和分表关系。

5）装置可以为各种类型的电能表提供电压，电流并且可以设置相位角度，保证电表正常工作。

6）装置可以模拟线损与变损。

7）装置每个表位提供—组485线，设备可以采集电能表的实时数据，并且支持多种通讯协议其中包括DL645-1997和DL645-2007。并且支持对智能电能表数据的采集。

8）系统可以通过抄表机抄表，学习培训抄表机抄表可以有效的控制人工抄表的错误率。

9）装置支持集中抄表功能，系统可以对设备上所有表位的电能表集中抄表，加大了数据采集效率。

10）系统默认提供常用接线错误题库，根据培训需要可以手动添加，删除，修改考题，根据所选类型可以自动生成考题。

11）系统可以设置考试名称和考试时间，考试开始后，设备时钟会按照考试时间进行倒计时，考试过程中可以对考试进行暂停，方便应对考试中的突发事件，确保考试可以顺利进行。

12）考试结束后可以保存试卷，试卷可以根据考试名称和考试时间进行查询，并可以查看试卷中每个表位设置的故障、电能表数据、TA、TV等信息。

13）系统可以编辑客户信息,设置电能表总分关系，填写电能表数据信息，可以自动生成客户描述信息，系统可以根据客户信息，计量关系,电能表数据等自动计算出客户的应缴电费。

14）计算规则可以根据各地计算电费的方法进行设置，计算内容包括抄读电量、变压器损耗、线路损耗、基本电费、功率因数、电度电费、附加费、调整电费、应缴电费等。

主要技术指标

1）工作环境：温度:0°C~35°C量程额定值：100V、220V 相对湿度：＜90%。

2）输出电压：三相三线额定：100V 三相四线额定：220V 输出范围:0%~100%量程额定值调节细度：1%或者10%。

3）输出电流：量程额定值：5A 输出范围:0%~100%量程额定值调节细度：1%或者10%。

4）输出信号频率：50Hz。

5）输出功率：电压：每相为35VA电流：每相为30VA。

6）相位角输出：输出范围：0°~360°调节细度：5。 7）三相对称度：电压：每相电压对三相电压平均值相差＜±1%。
