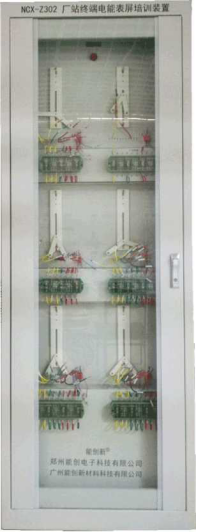

NCX-Z302 厂站终端电能表屏仿直培训装置

产品概述

每组屏体具有6个表位，可独立满足57.7V/100V表计需求，屏体均配置仿真智能表，感性、容性、阻性负载性质任意切换，故障类别权面，计量回路精度不低于0.5级。实现厂站电能表屏装置的数据模拟、流程模拟、故障模拟、故障修复模拟，以及与模拟装置进行接口交互的管理，建立发现问题和故障、原因分析、故障确定、处理流程的全方位仿真模型，实现业务流程信息同步。

主要技术指标

a）输出电压：3 x 57.7/100/220/380V±间任意调节切换并具备分相调节能力，调节细JgO.1V；

b）输出电流：3x（0~10）A之间任意调节并具备分相调节能力，调节细度0.1A；

c）输出频率：45Hz~65HW间任意调节，调节细度0.1 Hz；

d）输出相位：0~359.9°之间任意调节，调节细度0.1°。

主要功能特点

对厂站控制原理、安装环境、取电方式、电表更换、电表销户、通讯方案、故障类别、调试方法及工器具使用等相关功能的仿真与模拟。

a）安装接线模拟

培训装置应能模拟现场的实际安装接线情况，培训学员掌握厂站终端的现场安装及接线技能。

b）故障査找及现场维护

模拟现场的终端接线错误、表计本体故障、终端故障、通信故障、参数设置错误和档案错误，培训学员掌握现场故障分析排査和现场校表的技能。

c）数据分析及档案维护

培训学员掌握各种调试工具的使用及调试方法，系统调试培训包括：电表档案的导入、终端参数的设置、计量自动化主站建档及档案维护、手持设备红外抄表。

d）厂站电能表屏交互培训教学系统

包括多媒体计算机、系统软件、数据库等，涵盖计量接线故障设置功能、数据实时读取分析功能、通信回路故障设置功能、表计故障功能、负载控制功能等。具有双网口，可接入计量自动化采集系统。
