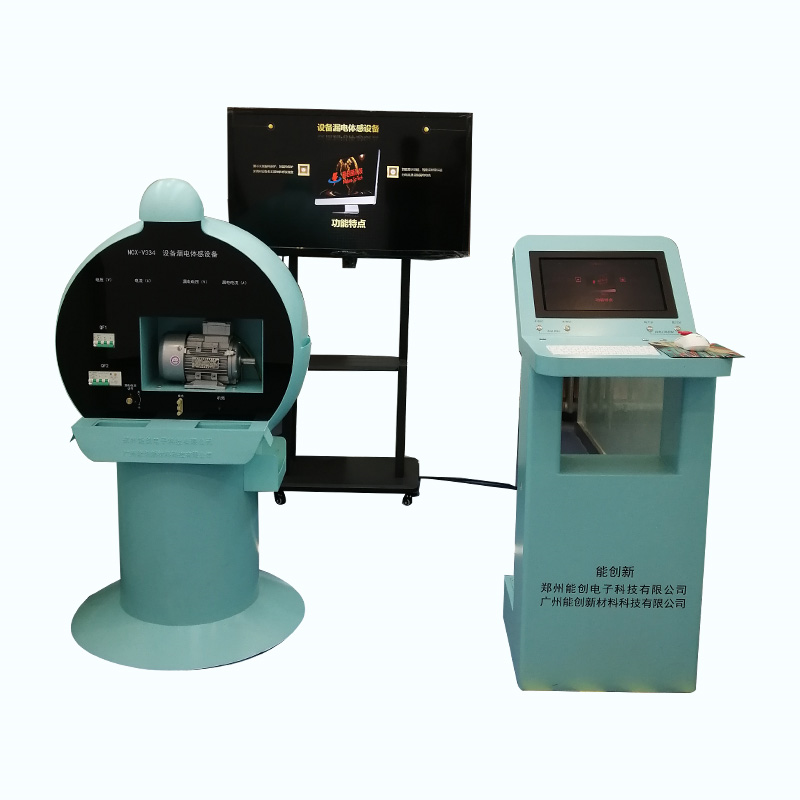

NCX-V334 设备漏电体感设备

主要目的

当用电设备对地绝缘强度不够时，用电设备外壳就会对地产生电流，并使外壳有电压，当漏电电流朝过—定值时，电压就会朝过人体安全电压值，从而危及人身安全。因此外壳接地用电设备加装漏电开关是非常有必要的。设备漏电安全体感设备通过演示设备在不同保护方式下的漏电情况，使学员认识设备未接地及未加装漏电断路器时对人的危害。

设备组成

供电及控制电源、主控板、通讯模块、数据采集模块、漏保装置、控制保护、体感台、计算机、液晶电视等。

功能特点

1）演示未加漏电保护装置时设备有无接地体感及现象。

2）演示加漏电保护装置时设备有无接地体感及现象。

3）智能显示功能，智能实时显示运行电流及设备漏电电流。

4）安全防护功能，设备具有完善的过载、漏电保护功能。

5）动画演示功能，软件嵌入动画演示模式实现设备漏电等相关知识的讲解。

6）大屏幕显示线路的相关数据以及设备漏电视频效果。

7）大屏幕实时播放接地和加装漏电保护器的安全知识。

技术指标

1）供电电源：三相380V±10% , 50Hz ;

2）电流表、电压表等级：0.5级；

3）电动机容量550W ;

4）漏电保护装置动作电流值：＜30mA；漏电动作电流选定在人体安全值以内；

5）设备功率：＜3kW ;

6）工作温度:-10°C~40°C ;

7）工作湿度：相对湿度＜85% ;
